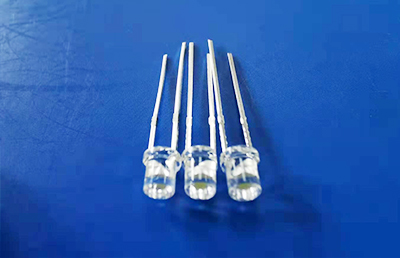

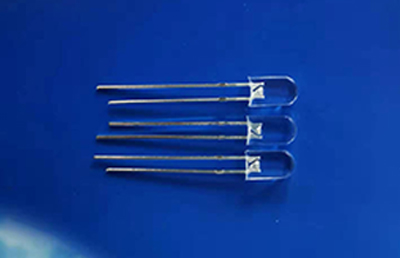

发光二极管是一种常用的发光器材,经过电子与空穴复合释放能量发光,它在照明领域应用广泛。发光二极管可高效地将电能转化为光能,在现代社会具有广泛的用处,如照明、平板显示、医疗器材等。那么发光二极管的压降有什么?下面来了解一下。
在设计LED驱动电路时,常见的过错是基于LED正导游通压降典型值k.yp进行设计。这种设计思路把多个LED串、并联了起来,并以为各LED串的总正导游通压降是相同的,流经各串的电流也是相等的。实践上,LED正导游通压降的误差很大。
压降的核算办法有很多种,而发光二极管压降核算办法也相同。至于有哪些核算发光二极管压降的办法呢?先估算出负载电流,根据设备的功率算出电流,电流大小,和功率有关,并且和电压也有这直接的关系,直接用功率大小算出电流;然后便是电压的核算,根据发光二极管的负荷距,估算电压上的丢失值,根据电流选择截面面积。然后就可以进行核算发光二极管压降了。
